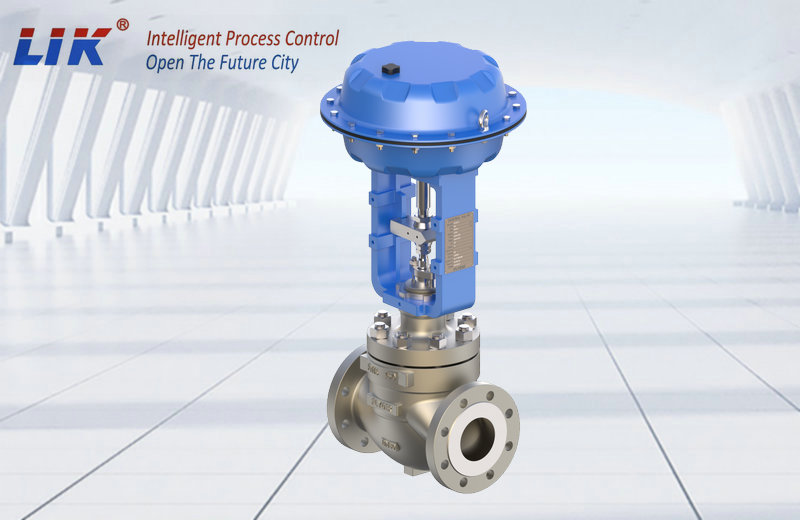

進口氣動流量調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動流量調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，配用的多彈簧執行機構高度低、重量輕、裝備簡便。氣動流量調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的流量參數的連續調節。氣動流量調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，氣動流量調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
氣動流量調節閥操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
進口氣動流量調節閥結構特點
雙重導向結構
頂導向閥芯：雙軸承設計增強機械穩定性，降低啟動扭矩，提升靈敏度
防轉閥桿：避免高頻調節時波紋管扭傷，延長使用壽命
密封系統
多層不銹鋼波紋管密封（泄漏率≤10⁻⁶ mbar·L/s），滿足Class VI級標準
波紋管破裂時，PTFE填料提供緊急冗余密封9
流道優化
V型閥芯/套筒式設計：實現等百分比流量特性，調節比達100:
S型流道：降低壓損15%~20%，提升Cv值
進口氣動流量調節閥主要技術參數
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|
|
執行器型號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
|
閥蓋形式 |
標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃) |
|||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||
|
閥芯形式 |
單座式、套筒式 |
|||||
|
流量特性 |
等百分比 |
|||||
進口氣動流量調節閥 執行器技術參數
|
配置執行器類別 |
ZHA/B多彈簧簿膜執行機構 |
||||
|
行程 |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍(KPa) |
20~100(標準)、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140~400KPa |
||||
|
氣源接口 |
RC1/4" |
||||
|
環境溫度 |
-30~+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式(B)-失氣時閥位開(FO);氣開式(K)-失氣時閥位關(FC) |
||||
