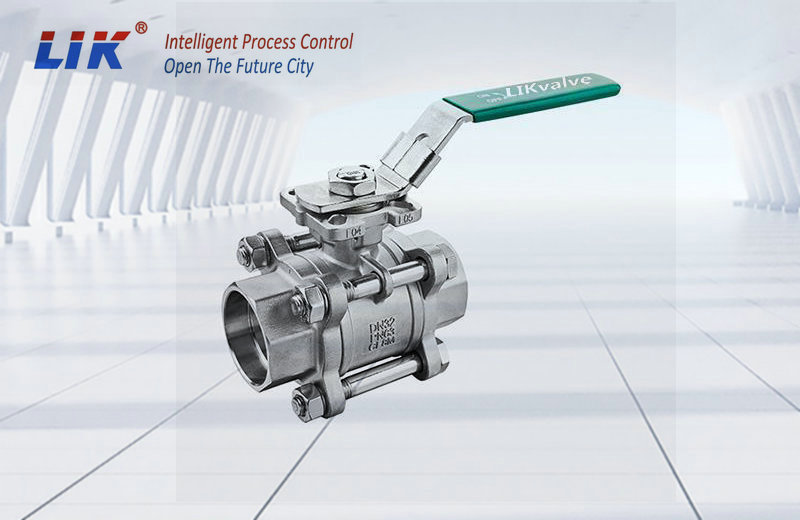

進口三片式內螺紋球閥采用高精密的數字加工技術，具有閥體密度高、控制效果好、其綜合性能經多年嚴苛的現場實際使用證明，在中小口徑的常用管路上用于對介質兩位切斷、調節的控制場合控制性能好。適用于壓力為：1.6-6.4MPa、溫度為：-20～232℃～350℃的水、油、氣及某此腐蝕性液體等介質管路上用于兩位切斷使用。
可跟據不同現場使用要求，選擇手動、氣動、電動等傳動方式
進口三片式內螺紋球閥的特點
1、 流體阻力小、其阻力系數與同長度的管段相等。
2、 2、結構簡單、體積小、重量輕
3、緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也廣泛使用。
4、操作方便，開閉迅速。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
進口三片式內螺紋球閥零件材質表
|
閥體 |
CF8M |
CF8 |
|
螺母 |
SUS304 |
|
|
閥蓋 |
CF8M |
CF8 |
|
球體 |
CF8M |
CF8 |
|
閥座 |
PTFE |
RPTFE |
|
止推墊片 |
PTFE |
|
|
密封圈 |
PTFE |
|
|
彈簧墊圈 |
SUS304 |
|
|
填料 |
PTFE |
|
|
填料壓蓋 |
SUS304 |
|
|
彈簧墊圈 |
SUS304 |
|
|
閥桿 |
SUS316 |
SUS304 |
|
鎖片 |
SUS301 |
|
|
手柄 |
SUS304 |
|
|
手柄套 |
塑料Plastic |
|
|
雙頭螺栓 |
SUS304 |
|
進口三片式內螺紋球閥尺寸表
|
DN |
L |
ΦD |
H |
W |
L1 |
ΦS1 |
LB |
ΦB1 |
ΦB2 |
HEX.B |
|
15 |
70 |
15 |
64 |
120 |
10 |
21.8 |
71 |
15 |
22 |
26 |
|
20 |
80 |
20 |
67 |
120 |
13 |
27.3 |
80 |
20 |
26.5 |
32 |
|
25 |
86 |
25 |
73 |
120 |
13 |
34 |
88 |
25 |
34 |
38 |
|
32 |
100 |
32 |
83.5 |
150 |
16 |
42.8 |
100 |
32 |
42 |
48.5 |
|
40 |
108 |
38 |
98 |
170 |
16 |
48.9 |
110 |
38 |
47.5 |
54 |
|
50 |
136 |
49 |
107 |
170 |
16 |
48.9 |
110 |
38 |
47.5 |
54 |
|
65 |
165 |
65 |
129 |
250 |
17 |
74 |
173 |
65 |
75 |
83 |
|
80 |
192 |
78 |
136 |
250 |
17 |
90 |
198 |
80 |
92 |
96 |
|
100 |
242 |
98 |
167 |
300 |
20 |
115.4 |
245 |
98 |
110 |
123 |
進口三片式內螺紋球閥的應用
三片式球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥適宜直接做開閉使用，發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的
