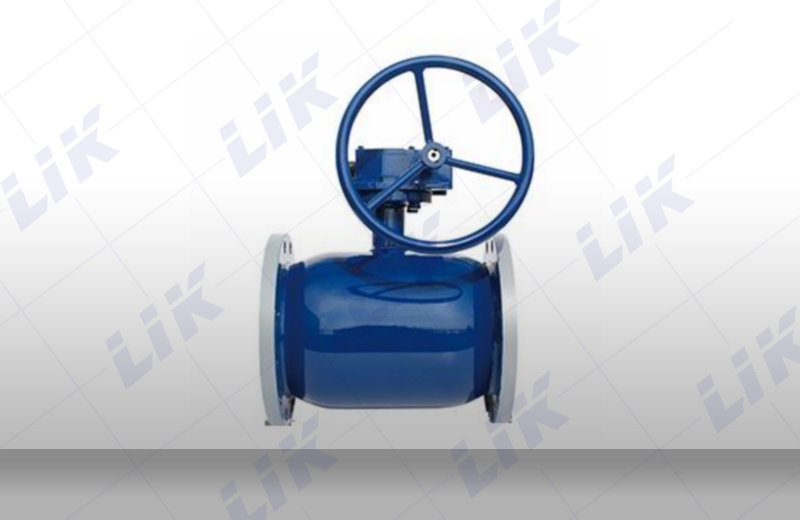

進口法蘭全焊接球閥的特點
1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。
進口法蘭全焊接球閥參數表
|
公稱通徑 |
DN40-DN400 |
|
公稱壓力 |
1.6MPa-4.0MPa |
|
適用介質 |
水、氣、油等 |
|
適用溫度 |
-20℃-200℃ |
|
閥體材質 |
碳鋼,不銹鋼,操作形式,手柄 |
進口法蘭全焊接球閥尺寸表
|
口徑 |
L |
A |
H |
H1 |
d |
B |
D |
D1 |
N |
D2 |
重量KG |
|
15 |
130 |
120 |
93 |
41 |
10 |
14 |
95 |
65 |
4 |
14 |
1.78 |
|
20 |
150 |
120 |
97 |
43 |
15 |
14 |
105 |
75 |
4 |
14 |
2.19 |
|
25 |
160 |
150 |
103 |
42 |
20 |
14 |
115 |
85 |
4 |
14 |
2.79 |
|
32 |
180 |
150 |
109 |
44 |
25 |
16 |
140 |
100 |
4 |
18 |
4.32 |
|
40 |
200 |
190 |
119 |
60 |
32 |
16 |
150 |
110 |
4 |
18 |
5.21 |
|
50 |
230 |
190 |
125 |
61 |
38 |
17 |
165 |
125 |
4 |
18 |
6.77 |
|
65 |
270 |
275 |
183 |
74 |
50 |
19 |
185 |
145 |
4 |
18 |
10.48 |
|
80 |
280 |
275 |
196 |
80 |
65 |
19 |
200 |
160 |
8 |
18 |
12.65 |
|
100 |
300 |
275 |
219 |
100 |
80 |
21 |
220 |
180 |
8 |
18 |
16.49 |
|
125 |
325 |
415 |
242 |
101 |
100 |
23 |
250 |
210 |
8 |
18 |
23.85 |
|
150 |
350 |
540 |
248 |
103 |
125 |
25 |
285 |
240 |
8 |
22 |
34.27 |
|
200 |
400 |
745 |
275 |
105 |
150 |
27 |
340 |
295 |
12 |
22 |
49.91 |
